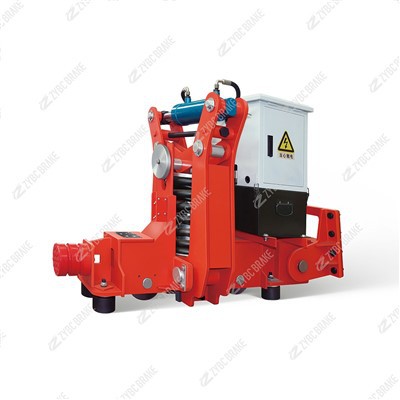

Pinça hidràulica de la sèrie ZYTJX250

ElPinça hidràulica de la sèrie ZYTJX250és un dispositiu de tancament hidràulic - tancat, accionat per molla -, - alliberat -, dissenyat per a grues muntades en rails exteriors - i maquinària portuària per proporcionar un frenat - fiable i antilliscant - durant el funcionament i l'estacionament, amb una estructura de connexió {8{7} de doble guia i antilliscant - disseny de descarrilament i protecció d'enclavament de seguretat. A continuació es mostra un desglossament detallat dels seus paràmetres bàsics, característiques estructurals, principis de funcionament, aplicacions, errors comuns i directrius de manteniment.

---

Paràmetres tècnics bàsics

Paràmetre	Valor estàndard ZYTJX250
Força antilliscant nominal de -	250 kN
Models de ferrocarril aplicables	P38, P43, P50, QU70, QU80, QU100, QU120
Pressió de treball	16 MPa (alliberament hidràulic)
Potència de l'estació hidràulica	0,75-1,5 kW (3 - fase AC380V 50Hz)
Tensió de control	AC220V 50Hz o 3 - fase AC380V 50Hz
Font de força de tancament	Molles de disc (fail - safe normalment - tancat)
Protecció de la roda guia	Doble - guia - roda anti - descarrilament
Interruptor de límit	IP65, per enclavament amb mecanisme de desplaçament
Entorn de treball	-20 graus a +50 graus, sal - resistent a la boira
Mètode de muntatge	Brida frontal de l'extrem horitzontal -
Pes	~280-300 kg
Estàndard de compliment	JB/T 10917-2008

---

Característiques clau estructurals i de disseny

Falla - Segur normalment - Disseny tancat

Les molles de disc proporcionen la força de subjecció principal; la pinça s'allibera per pressió hidràulica. En cas de fallada elèctrica/hidràulica, les molles de disc subjecten instantàniament el rail per evitar el moviment induït pel vent -.

La connexió flotant entre la base de la pinça i el suport s'adapta a la desviació del carril (± 5 mm) durant el viatge de la grua, assegurant una fixació estable.

Seguretat anti - descarrilament i enclavament

Les rodes de doble guia impedeixen que la pinça 脱离 el rail durant la subjecció/alliberament, millorant l'estabilitat operativa.

Un interruptor de límit de classificació IP65 - confirma la posició d'alliberament i s'enganxa amb el mecanisme de desplaçament de la grua, permetent que la grua es mogui només quan s'allibera completament.

Alliberament hidràulic i còpia de seguretat manual

Els cilindres hidràulics condueixen l'alliberament, amb baix soroll i acció estable. L'estació hidràulica està equipada amb una bomba manual per a l'alliberament d'emergència en cas de fallada de corrent, facilitant el manteniment.

Resistent a la corrosió - i durador

El cos de la pinça i els elements de fixació estan tractats amb un recobriment anticorrosió -; el revestiment de fricció és de sal - boira - i resistent al desgast -, adequat per a ports costaners i entorns durs a l'aire lliure.

---

Principi de funcionament

Funciona a ladisc - subjecció de molla + alliberament hidràulic + protecció d'enclavamentmode:

Estat de fixació (Potència - Apagada/Prova de vent -): Quan la grua s'atura o perd potència/pressió hidràulica, les molles de disc empenyen les mordasses per subjectar el rail, generant una força antilliscant - de 250 kN per evitar el desplaçament induït pel vent -.

Estat de llançament (operació): Quan la grua està a punt per moure's, s'engega l'estació hidràulica i l'oli hidràulic empeny el pistó per comprimir les molles del disc, separant les mordasses del rail. L'interruptor de límit envia un senyal d'alliberament - al lloc - i el mecanisme de desplaçament es pot iniciar.

Alliberament manual i d'emergència: En cas de fallada elèctrica/hidràulica, les molles de disc subjecten el rail automàticament. La bomba manual de l'estació hidràulica es pot utilitzar per alliberar la pinça per al manteniment.

---

Aplicacions típiques

S'instal·la principalment als mecanismes de desplaçament de les grues muntades en ferrocarril - a l'aire lliure, com ara grues pòrtic, grues de contenidors del moll, grues de vaixells - a - costa i carros de descàrrega de cintes transportadores, proporcionant una frenada a prova de vent - durant el funcionament i protecció auxiliar antilliscant - durant l'estacionament - a llarg termini. És adequat per a grues amb una càrrega nominal de 100-300 t i s'utilitza sovint en combinació amb cables resistents al vent i dispositius d'ancoratge per a una doble seguretat.

---

Taula d'errors i solucions comuns

Fenomen de falla	Possibles causes	Pas - per - Solucions de pas	Mesures preventives
Falta d'alliberament(la grua no pot viatjar)	1. Pressió hidràulica insuficient; 2. Molla de disc enganxada/fatigada; 3. Desalineació de l'interruptor de límit; 4. Fuga d'oli hidràulic	1. Comproveu la pressió de l'estació hidràulica i ompliu l'oli; 2. Netegeu la cambra de molles i substituïu les molles fatigades; 3. Torneu a - alinear l'interruptor de límit; 4. Inspeccioneu els segells i substituïu els desgastats	- Prova la pressió hidràulica mensualment; - Substituïu l'oli hidràulic cada 6 mesos
Força de subjecció feble(el carril rellisca sota la càrrega del vent)	1. Folre de fricció desgastat (menys o igual a 3 mm); 2. Lliurament desigual de la mandíbula; 3. Molles de disc fatigades; 4. Revestiment contaminat (oli/pols)	1. Substituïu el revestiment; 2. Ajusteu l'espai lliure a 0,5-1 mm; 3. Substituïu el conjunt de molles de disc; 4. Netegeu el revestiment i la superfície del rail amb desengreixant	- Comproveu el gruix del revestiment mensualment; - Eviteu fuites d'oli a la superfície de fricció
Sobreescalfament de l'estació hidràulica	1. Operació a llarg termini de - alta pressió -; 2. Filtre d'oli obstruït; 3. Desajust de viscositat de l'oli hidràulic	1. Optimitzar la lògica de control per reduir el temps de pressió en ralent; 2. Netegeu/substituïu el filtre d'oli; 3. Utilitzeu oli hidràulic ISO VG46 (apte per a -20 graus a +50 graus)	- Netegeu el filtre d'oli trimestralment; - Controla la temperatura de l'oli (menys o igual a 60 graus)
Falla de l'interruptor de límit(sense senyal d'enclavament)	1. Corrosió de contacte; 2. Cablejat danyat; 3. Actuador desalineat	1. Netegeu els contactes i apliqueu greix anticorrosió -; 2. Substituïu els cables danyats; 3. Torneu a - alinear l'actuador per garantir un activament fiable	- Netegeu l'interruptor mensualment; - Utilitzeu cables blindats a l'exterior
Soroll anormal durant la subjecció/alliberament	1. Perns de muntatge solts; 2. Desgast de la roda guia; 3. Deformació de la mandíbula	1. Premeu els cargols M20 a 120-150 N·m; 2. Substituïu les rodes de guia gastades; 3. Torneu a posar la mandíbula si la deformació supera els 0,2 mm	- Apretar els cargols trimestralment; - Comproveu el desgast de les rodes guia mensualment
Falla d'alliberament manual	1. Falla manual de la bomba; 2. Bloqueig del circuit hidràulic; 3. Encallament de la biela	1. Inspeccioneu la bomba manual i substituïu el segell; 2. Netegeu el circuit hidràulic i elimineu els bloquejos; 3. Lubriqueu el pivot de la biela	- Prova el llançament manual després de cada manteniment

---

Pautes de manteniment

Inspecció diària (5-10 minuts/torn): Comproveu la pinça per detectar fuites d'oli, el senyal de l'interruptor de límit i l'estat de la roda guia.

Manteniment mensual: Mesureu el gruix del revestiment de fricció; ajustar la distància de la mandíbula; prova la funció d'enclavament i la pressió hidràulica.

Manteniment trimestral: Netegeu el filtre d'oli; lubriqueu les rodes de guia i els pins de la biela; inspeccioneu la molla del disc per detectar fatiga.

Manteniment anual: Substituïu l'oli hidràulic i els segells; dur a terme una prova de força antilliscant 1.2 - vegades qualificada; inspeccioneu el cos de la pinça per detectar corrosió.

---

Resum

La sèrie ZYTJX250 és una pinça hidràulica d'alta fiabilitat - amb unerror - segur normalment - disseny tancat, doble - guia - protecció anti descarrilament -, iaccionament hidràulic de baix - manteniment, la qual cosa la converteix en una solució a prova de vent - ideal per a grans grues muntades en ferrocarril - exteriors, especialment a les zones costaneres i de fort - vent.
