El BYT1-180Z/12.C és un propulsor electrohidràulic-protegit contra explosions ambExd I Mbcertificació, classificada per a 1800 N d'empenta i 120 mm de carrera, principalment per aentorns miners/explosiusper accionar frens de tambor/disc i palanques en polipasts, transportadors i equips de mines de carbó subterrànies.
Especificacions bàsiques
| Paràmetre | Valor |
|---|---|
| Empenta nominal | 1800 N (180 kgf) |
| Traç nominal | 120 mm |
| Potència del motor | 0,4 kW (-trifàsic, 660 V/1140 V, 50 Hz) |
| Temps d'acció | Pujada: ~1 s; Disminució: ~0,6 s |
| Cicles màxims | 720 cicles/hora |
| Marca a prova d'explosió{0} | Exd I Mb (compleix amb GB3836.1/2-2010) |
| Grau de protecció | IP55 (caixa del motor) |
| Temperatura de funcionament | -20 graus a +40 graus |
| Pes | ~25-30 kg |
Estructura clau i principi de funcionament
Estructura: motor a prova d'explosió-+ bomba hidràulica integrada, cilindre, pistó, impulsor i vareta d'empenta; carcassa segellada amb juntes ignífugues i passacables.
Funcionament:
Enceneu-: El motor impulsa l'impulsor per generar pressió, empenyent l'oli per aixecar el pistó/tirella i comprimir la molla del fre (alliberament del fre).
Apagueu{0}: L'impulsor s'atura; el pistó baixa sota la molla/gravetat, l'oli torna i el fre s'enganxa.
Avantatges de rendiment
Seguretat ignífuga: Classificació Exd I Mb per a mines de carbó subterrànies i atmosferes explosives de la Zona 1.
Disseny integrat: El dipòsit d'oli compacte-autònom elimina les canonades externes; baix soroll i empenta estable.
Capacitat de doble -deure: Funcionament intermitent (S3-60%) o continu (S1); alta resistència al cicle (720 c/h).
Components duradors: carcassa d'alumini fos, aïllament del motor de classe B/F-i eixos/segells tractats per a una llarga vida útil.
Aplicacions

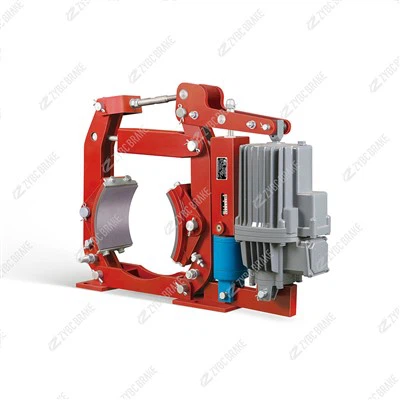

Primària: accionarFrens de bloc de la sèrie YWZifrens de tambor/discper a polipastos de mines, cintes transportadores i vehicles de transport subterrani.
Secundària: operar vàlvules, trinquets i palanques a les mines de carbó (s'han d'instal·lar en cambres dedicades).
Indústries: mineria, metal·lúrgia, ports i manipulació de materials pesats- amb riscos explosius.
Consells d'instal·lació i manteniment
Instal·lació:
Muntar sobre una base rígida; alineeu la barra d'empenta amb la palanca de fre per evitar càrregues laterals.
Utilitzeu cables certificats a prova d'explosió-i una connexió a terra adequada; mantenir les superfícies ignífugues netes i sense danys.
Ompliu amb oli hidràulic ISO VG 32/46 net fins a la marca del nivell d'oli; purgar l'aire abans de la posada en marxa.
Manteniment:
Diàriament: comproveu el nivell d'oli, les fuites i el soroll anormal; netejar la superfície i el respirador d'aire.
6 mesos: inspeccionar la qualitat de l'oli; substituir si està degradat o contaminat.
12 mesos: reviseu els segells, comproveu l'aïllament del motor (més o igual a 2 MΩ) i comproveu els buits de les juntes ignífugs.
No modifiqueu mai components ignífugs ni utilitzeu peces de recanvi no-aprovades.
