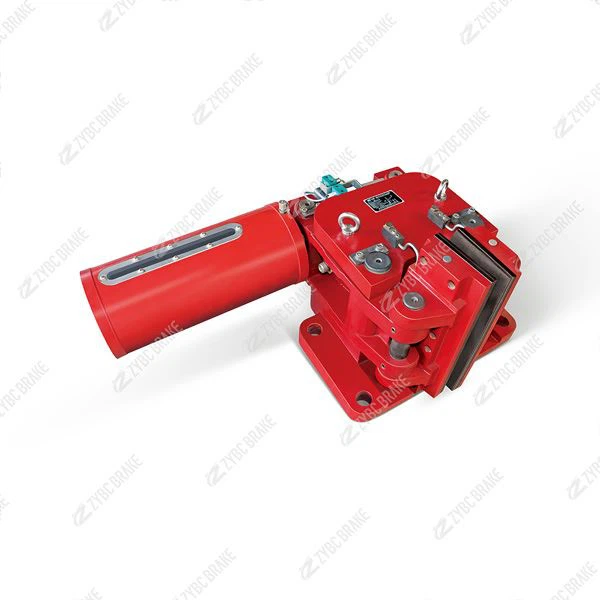

Frens de seguretat sèrie SBD-C
ESQUEMA D'INSTAL·LACIÓ DE LA DIMENSIÓ D'ESQUEMA D'INSTAL·LACIÓ ●Parell de frenada:M=μ*d1* F(Nm) ●Init: u-el valor del cofficient de fricció μ=0.36 d1-disc diàmetre de fricció d1=D-220(mm) Força de pinça total F (KN) ●Notes: 1) D- Diàmetre del disc de fre per D≥Ø1800(mm) 2) d2-d2=max. permet...
Descripció
DIMENSIÓ D'ESQUEMA I INSTAL·LACIÓ
DIAGRAMA D'INSTAL·LACIÓ
DIAGRAMA D'INSTAL·LACIÓ
●Parell de frenada:M=μ*d1* F(Nm)
●Init: u-el valor del cofficient de fricció μ=0.36
diàmetre de fricció d1-disc d1=D-220(mm)
Força de pinça total F (KN)
●Notes: 1) Diàmetre del disc D- Fre per D≥Ø1800(mm)
2) d2-d2 = màx. diàmetre de tambor o centre perdible d2 = D - 500 (mm)
MARCA DE COMANDA
EXEMPLE DE COMANDA
EXEMPLE DE COMANDA
● SBD365-C-2200 * 40IRL força de subjecció de la seva pinça nominal és 365KN amb interruptor de límit de llançament i C - tipus fre de seguretat de la instal·lació de fversion. El diàmetre del disc de fre és de 2200mm i el gruix del disc és de 40mm.
DADES TÈCNIQUES I DIMENSIONS DELS FRENS DE SEGURETAT DE LA SÈRIE SBD-C
●1)Els tipus originals de frens de seguretat de la sèrie SBD-C són SBB.
●2) Coeficient de fricció: estàtic 0.4, dinàmic 0.36.
●Nota: S'ha de conservar la mida del tipus i l'estructura específics.
