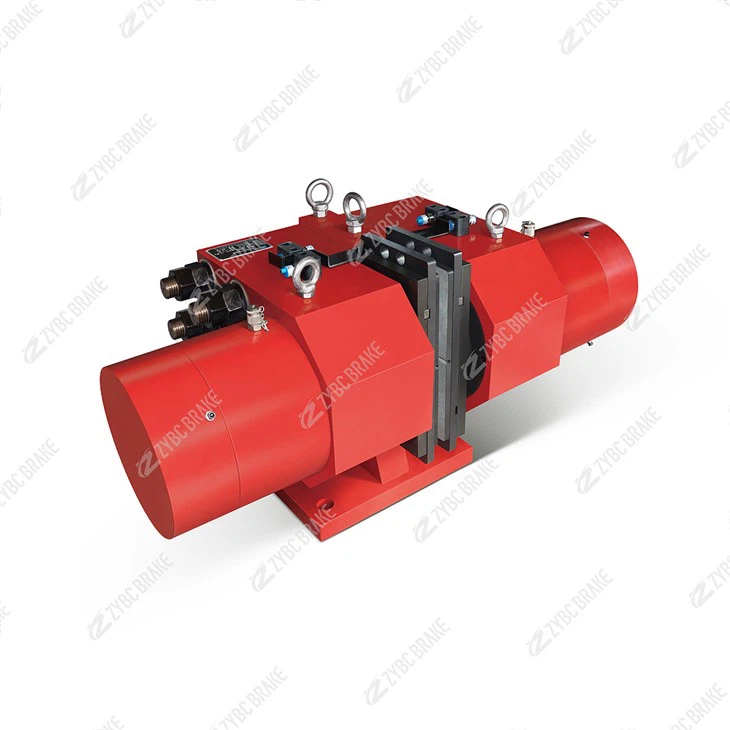

SB315 Fre de seguretat

El SB315 és unForça de tancament de 315 kN, fre de disc hidràulic de seguretat-normalment tancat(aplicat-molla, alliberat hidràulicament), dissenyat per frenar de seguretat d'emergència en eixos de baixa-velocitat d'equips industrials pesats com grues, polipasts i transportadors de mineria, amb interruptors de seguretat entrellaçats i revestiments de fricció estables sense -amiant.

---

Especificacions bàsiques

Paràmetre	Valor
Força de subjecció	315 kN
Tipus de fre	Normalment tancat, amb molla-aplicada, fre de disc amb alliberament hidràulic
Diàmetre de disc aplicable	Major o igual a 1800 mm (típic)
Gruix del disc	25-40 mm (estàndard)
Pressió de funcionament	16-21 MPa
Temps de resposta (tancament)	Menor o igual a 0,8 s
Folre de fricció	Material dur no -amiant, estable μ ≈ 0,4
Protecció	IP65 (disseny segellat)
Temp. ambient	-20 graus a +60 graus
Pes	~280–320 kg
Interruptors de seguretat	Límit d'alliberament + límit de desgast del revestiment (PLC-encallable)

---

Estructura i principi de funcionament

Estructura: disseny simètric de dos-pinces amb molles de disc, cilindres hidràulics, conjunts de pistons, sabates de fre i interruptors de seguretat; utilitza segells importats per a una llarga vida útil.

Falla-Operació segura:

Encès-(pressió aplicada): l'oli hidràulic empeny els pistons cap a l'exterior, comprimint les molles de disc per retreure les sabates i alliberar el fre.

Apagat-(pèrdua de pressió): els ressorts del disc s'expandeixen, empenyent les sabates contra el disc per activar el fre.

Els interruptors de seguretat indiquen l'estat del fre i el desgast del revestiment per a la protecció d'enclavament.

---

Avantatges clau

Fiabilitat-fallida: El disseny normalment tancat garanteix la frenada si falla l'energia/hidràulica.

Alt rendiment: coeficient de fricció estable; revestiments insensibles a l'aigua/esprai de sal-per a entorns difícils.

Seguretat intel·ligent: els interruptors de límit-integrats permeten el control-en temps real i els enclavaments de PLC.

Segellat durador: Els segells premium minimitzen les fuites i allargan la vida útil.

Fàcil manteniment: El disseny modular permet la substitució i l'ajust ràpid del revestiment.

---

Aplicacions

Principal: frenada de seguretat d'emergència per a eixos de baixa-velocitat de grues grans/mitjanes, maquinària de manipulació portuària i polipastos miners.

Secundària: frenada de treball/emergència per a cintes transportadores inclinades, grues de cable i sistemes de manipulació de materials pesats en entorns industrials durs.

---

Instal·lació i Manteniment

Instal·lació:

Muntar sobre una base rígida; Assegureu-vos la concentricitat del disc (desnivell inferior o igual a 0,15 mm) i el paral·lelisme amb les sabates de fre.

Utilitzeu mànegues hidràuliques compatibles i accessoris adequats; purgar l'aire del sistema abans de la posada en marxa.

Connecteu els interruptors de seguretat al sistema de control per a la protecció d'enclavament.

Manteniment:

Diàriament: comproveu la pressió hidràulica, les fuites i l'estat de l'interruptor; superfície neta i respirador d'aire.

3 mesos: inspeccioneu la qualitat de l'oli; substituir si està contaminat.

6 mesos: Comproveu el gruix del revestiment (substituïu si < 5 mm); verificar la integritat del segell.

12 mesos: Revisió de cilindres; comproveu el desgast de la superfície del disc; calibrar els interruptors de seguretat.

No modifiqueu mai-components relacionats amb la seguretat; utilitzar recanvis originals.

---

Errors comuns i solucions

Culpa	Causa possible	Reparació
Frenatge feble	Revestiments gastats, força de molla baixa o fuites hidràuliques	Substituïu els revestiments; ajustar les molles; reparació de segells
El fre no s'allibera	Baixa pressió hidràulica, pistó enganxat o desalineació	Comprovar la pressió; pistó net; realinear les pinces
Parell inestable	Desgast desigual del disc, fatiga de la molla o oli contaminat	disc de resurgiment; substituir les molles; canviar l'oli
Falla de l'interruptor	Cablejat danyat, connexions soltes o interruptors defectuosos	Reparació del cablejat; estrènyer les connexions; substituir els interruptors

---

Seguretat i compliment

Compleix amb les normes ISO 9001, GB/T 18153-2012 i les normes de seguretat industrial pertinents.

Seguiu els procediments d'etiquetatge-de bloqueig (LOTO) durant el manteniment per evitar l'activació accidental.

Proveu regularment els interruptors i els enclavaments de seguretat per assegurar-vos que funcionin correctament.
