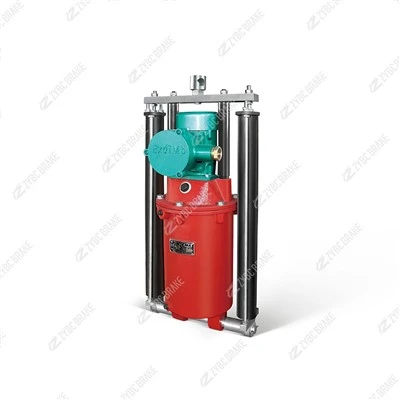

BYT1-45Z/6 propulsor electrohidràulic a prova d'explosió-
Visió general del producte BYT1 és un propulsor electrohidràulic-protegit contra explosions-actualitzat a partir de l'estructura integrada YT1 madura. Compleix amb GB3836 (equips d'atmosfera explosiva - protegits per una carcassa ignífuga "d"), JB/T 10603-2006, estàndard empresarial Q/ZYBC i referències...
Descripció
Visió general del producte
BYT1 és un propulsor electrohidràulic-protegit contra explosions-actualitzat a partir de l'estructura integrada YT1 madura. Es compleixGB3836(equips d'atmosfera explosiva - protegits per un recinte ignífug "d"),JB/T 10603-2006, estàndard empresarial Q/ZYBC i referènciesDIN 15430. Existeixen tres variants-de primavera de retorn:
| Variant | Característica de retorn | Utilitza quan |
|---|---|---|
| Z(estàndard) | Retorn normal de primavera -aquest producte | Alliberament general / pinça |
| ZB (长行程) | Retorn de molla de carrera-allargada | Necessita un espai lliure més gran |
| ZC (缓冲) | Retracció amortida, baix impacte | Precisió/revestiment-prioritat vital |
Especificació tècnica
Els valors corresponen a les dades publicades pel fabricant (diverses fonts estan d'acord); els elements marcats amb * depenen de la configuració-- confirmen a la cotització.
| Model - BYT1-45Z/6 | |
|---|---|
| Empenta nominal | 450 N(45 kgf) |
| Traç nominal | 60 mm(40/50/60 tots comparteixen un sobre de muntatge) |
| Motor d'accionament | 120 W (algunes fonts 140 W), classe B- o F-, no-immerses |
| Tensió nominal * | 380/660/1140 V, CA trifàsica, 50 Hz (60 Hz a petició) |
| Temps d'acció | Pujada Menor o igual a 0,7 s · Caiguda Menor o igual a 0,4 s |
| Deure / freqüència | S3-60% intermitentiS1 continu · 720 cíc/h |
| Protecció contra explosions | Ex d I Mb + Ex d IIB T4 Gb |
| Tancament / entrada | Carcassa de fosa ignífuga · IP54 (algunes fonts IP55) |
| Ambient | -20 graus ~ +40 graus · HR Menor o igual al 90/95% · altitud < 2000 m · classe de contaminació 3 |
| Muntatge | Vertical, inclinació Menor o igual a 10 graus (mateix patró de cargols que el YT1-45Z/6 estàndard) |
| Pes * | ≈ 20 kg |
| Estàndards de referència | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Dimensions de muntatge i contorn (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Pes |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
La família 45Z/4·5·6 comparteix un sobre de muntatge - només canvia el traç. Quan s'accepta una carrera més curta, el mateix suport accepta Z/4 (40 mm) o Z/5 (50 mm) sense modificacions.
Descodificació de models
BYT 1 - 45 Z / 6 (tensió)
| Segment | Significat |
|---|---|
| B | A prova{0}}d'explosió(隔爆) - tancament "d" ignífug |
| YT1 | Sèrie de propulsors electro-hidraulics heretats (herència JB/ZQ 4388) |
| 45 | Empenta nominal =45 × 10 = 450 N(no llegiu com a 45 N) |
| Z | Tipus de retorn:Z=sense moll de càrrega(utilitza molla de fre externa); variants ZB / ZC |
| /6 | Codi de traç nominal →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Tensió en volts, p. ex. (380), (660/1140) |
