1. Visió general del producte
YW-K400/E80 pertanyYW-K sèrie de fre de tambor-normalment-obert electro-hidràulic, equipat amb estàndardE80 ED-empenta electro-hidràulicai un tambor de fre de 400 mm de diàmetre nominal-. A diferència dels frens convencionals de la sèrie YWZ-normalment tancats-, aquest model adoptadisseny estructural-normalment obert: el fre s'allibera automàticament mitjançant els-molls de retorn integrats en estat d'apagat-, i només fa la frenada quan el propulsor E80 s'activa per donar empenta. Ampliament sol·licitatmecanisme de desplaçament desacceleració de grues aèries i pòrtic, cabrestants industrials sense -elevació i frenada auxiliar de la cinta transportadora.
Definició del codi del model
YW-K: sèrie de frens de tambor electrohidràulic-normalment oberta-
400: Diàmetre del tambor de fre coincident: 400 mm
E80: Equipat amb un propulsor electrohidràulic de la sèrie E80 ED-sèrie-(segons la norma DIN15430)
2. Principi de funcionament bàsic (clau: normalment obert)
Apagat-(estat de funcionament predeterminat: fre alliberat)Quan l'equip talla l'alimentació, les molles de reinici intern estiren l'enllaç del fre per mantenir dues sabates de fre completament separades del tambor de fre de 400 mm; el tambor gira lliurement sense fricció durant el funcionament.
Encès-(estat de frenada: tambor de fixació de sabates)Quan s'activa l'ordre de frenada i el propulsor E80 s'acciona, la barra d'impulsió s'estira, supera la precàrrega de la molla i acciona la palanca de fre per estrènyer fortament les sabates de fre a la superfície del tambor per generar un parell de fricció per a la desacceleració o aturar la rotació.
Reinici instantani per fallada d'energia: Un cop es talla l'energia de manera inesperada, les molles retrauen immediatament les sabates de fre per alliberar el fre automàticament, evitant el bloqueig de l'equip causat per una pèrdua sobtada de potència.
3. Especificacions tècniques principals
Tambor de fre a joc: Φ400 mm
Propulsador de suport: propulsor electro-electrohidràulic E80 ED, AC380V/400V, 50/60Hz, grau de protecció IP54
Parell de frenada nominal: parell calibrat corresponent a l'especificació YW-K400
Condicions ambientals de treball: -20 graus ~ +50 graus, humitat relativa Menor o igual al 90%
Freqüència màxima de funcionament: fins a 1200 cicles/hora (sistema de treball intermitent S3)
Revestiment de fricció: enganxeu-en un revestiment compost no-d'amiant (material dur/tou semi-opcional)
Estàndards de compliment: JB/T6406-2006 (estàndard de la indústria de la Xina), DIN15435 (estàndard de dimensió d'instal·lació)
4. Composició estructural i avantatges únics

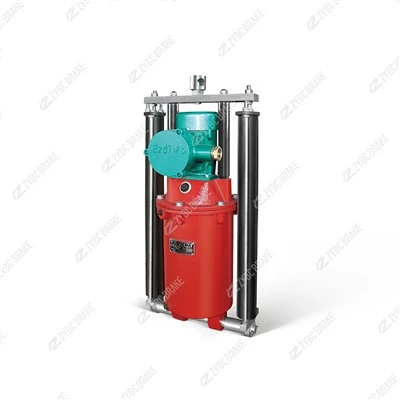

E80 ED Propulsor electro-hidràulic: component de potència central per a la frenada activa; Resposta sensible, sortida hidràulica estable i llarga vida útil.
Dispositiu de sabates d'entrellaçament igual-(disseny patentat): equilibra automàticament la bretxa entre les sabates de fre doble tot el temps, no cal ajust manual freqüent, evita l'abrasió del revestiment unilateral o l'enganxament al tambor.
Coixinets autolubricants-en tots els pivots de la frontissa: zero manteniment rutinari de greix, alta eficiència de transmissió i llarga vida útil.
Encaix-en el revestiment de fricció integral: substitució ràpida sense desmuntar tot el marc del fre, redueix molt el temps d'inactivitat de manteniment.
Carcassa de moll de protecció tancada: protegeix les molles de retorn de la pols, les esquitxades d'aigua i els danys mecànics en un entorn de taller dur.
5. Característiques clau del producte
✅ Normalment-disseny exclusiu obert: només consumeix energia elèctrica durant la frenada, estalviant-energia durant molt-equips de funcionament continu
✅ Alliberament automàtic en tall de corrent: evita l'aturada sobtada de l'equip causada per un tall de corrent, ideal per a l'escena de desacceleració de desplaçament de grua
✅ Frenatge estable i uniforme: l'estructura d'espai lliure garanteix un desgast uniforme del revestiment i un efecte de frenada constant després d'un funcionament-a llarg termini
✅ Baix cost de manteniment: calibratge de la bretxa regular gratuïta + fàcil substitució del revestiment
