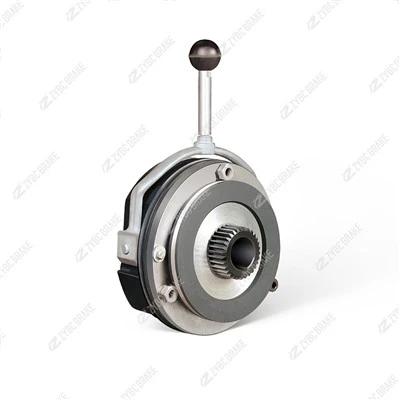

DJPZ-04 Fre de disc del motor|4N·m, Ø100mm, DC a prova de fallades,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 Falla del fre de disc del motor-Segur, primavera-Aplicat - Apagat=Fre activat. Normalment tancat. La molla de disc anular (Belleville) manté el parell de frenada; Bobina DC només per alliberar. Apagada / parada d'emergència / desactivació del motor → la molla fixa el disc<10 ms . Prevents load runaway the instant...
Descripció
Fre de disc del motor DJPZ-04
Fail-Segur, primavera-Aplicat - Apagat=Fre activat.Normalment tancat. La molla de disc anular (Belleville) manté el parell de frenada; Bobina DC només per alliberar. Apagada/parada d'emergència/desactivació del motor-→ La molla fixa el disc<10 ms. Evita que la càrrega s'escapi en l'instant que la potència desapareix.
4 N·m en un paquet de Ø100 - Joc zero.DJPZ-04 ofereix4 N·mparell nominal en un disc de fricció compacte de Ø100, muntat directament a la campana final del motor. Sense espai lliure, sense joc - subjectació precisa per a aplicacions de servo i actuador.
El motor-Disseny integrat - estalvia espai i acoblament.Es munta a l'extrem no-de l'accionament del motor mitjançant una espiga centradora + un cercle de cargols. Comparteix l'eix del motor, sense acoblament addicional, sense marc de fre separat. La manera més eficient d'espai-per afegir fre de parada a un motorreductor.
Descripció dels productes
ElDJPZ-04és amolla-aplicada, fre de disc-alliberat DCconstruït per cargolar directament alno-extrem motriu de motors elèctrics de potència petita-a{-mitjana. "DJ"=motor-utilitza fre, tipus de disc "PZ" =, "04"=mida 04 de la sèrie (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
És elfilosofia de muntatge oposadade tots els frens de la nostra línia anterior:
YW / QW / TJ2 / JZ / MWZ / ZWZA= frens independents muntats en un eix, tambor o bastidor (indústria pesada).
DCZ-300= Fre de disc de la pinça per a subjectar/subjectar (placa Ø300, treball-NO lògica).
DJPZ-04 = compacte,-extrem-campana-fre NC integratper a micromotors d'engranatges, servomotors, concentradors AGV, actuadors (Ø100, segur{1}}).
Aplicacions típiques:
Micro i mitjàmotors d'engranatges- espera i parada d'emergència
Servomotors i pas a pas- Prevenció de caigudes de l'eix Z-
Cilindres elèctrics / actuadors lineals- manteniment de la posició precisa
Nuclis de rodes AGV i AMR- fre d'estacionament i seguretat
Dispositius mèdics- elevador de pacients, bloqueig del pòrtic d'imatges
Robòtica- fre d'articulació, seguretat del robot col·laboratiu
Embalatge i transport- posició d'índex
Especificacions tècniques
| Model | DJPZ-04(Sèrie: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Tipus de fre | Normalment tancat, amb molla-aplicada, alliberament electroimant de CC |
| Parell de frenada nominal | 4 N·m(± 10%, establert per la precàrrega de la molla del disc) |
| Diàmetre del disc de fricció | Ø100 mm |
| Temps d'alliberament (resposta). | <10 ms(típic 5-8 ms a tensió nominal) |
| Temps de compromís | <15 ms (spring apply, fail-safe) |
| Tensió de la bobina | DC24Vestàndard / DC110V / DC220V opcional |
| Corrent de la bobina | Entrada ~ 2 A / Manteniment ~ 0,02 A (amb economitzador) |
| Deure | S1 retenció contínua; Inferior o igual a 720 cicles/h intermitent |
| Classe d'aïllament | F (155 graus) |
| Classe de protecció | IP54 (IP65 opcional amb coberta segellada) |
| Reacció | Zero (pinça de fricció-aplicada per molla) |
| Temp. ambient. | -20 graus a +55 graus (estàndard); - Opció de baixa temperatura de 40 graus |
| Muntatge | Campana-extrem del motor: punt central + cercle de cargols (dimensions segons el dibuix DJPZ-04) |
| Opcions | Palanca d'alliberament manual, micro-interruptor (obert/tancat), coberta IP65, bobina Ex d, kit de baixa-temp, voltatge personalitzat |
| Normes | referència JB/T; Conforme a RoHS; Documentació d'estil CE-disponible |
Etiquetes populars: djpz-04 fre de disc del motor|4n·m, ø100mm, DC a prova de fallades,<10ms response, for micro gear motor & robot joint, China, manufacturers, supplier, factory, customized
