Fre de disc de seguretat
És un dispositiu de frenada d'alta potència que s'utilitza en un eix de baixa velocitat (eix de bobina), que es pot utilitzar àmpliament com a fre de seguretat d'emergència per a grues grans i mitjanes, maquinària de càrrega i descàrrega de ports i eixos de baixa velocitat de la pluma. mecanismes d'elevació.
Descripció

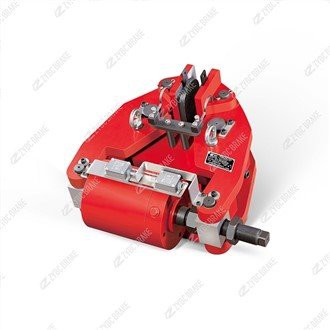

Fre de disc Failsafe de la sèrie SBD-C
En comparació amb els frens de tambor, els frens de disc de seguretat tenen els avantatges d'una estructura compacta, un gran parell de frenada i una instal·lació còmoda. S'utilitza principalment com a dispositiu de fre de seguretat d'emergència en diverses indústries com ara l'elevació, el transport, la metal·lúrgia, la mineria, els ports, la maquinària de construcció, els cables, els equips d'eslinga, les turbines eòliques, la maquinària tèxtil i altres indústries.
Condicions d'ús
1. Temperatura ambient: -20°C~+50°C
2. La humitat relativa de l'aire és del 90%
3. No hi hauria d'haver gasos inflamables i explosius a l'entorn de treball circumdant
4. L'altitud del lloc d'ús s'ajusta a GB755-2000
5. Els productes anticorrosius s'han d'utilitzar per a la pluja exterior i l'erosió de la neu o els gasos i mitjans corrosius
Fre de seguretat
1. Gran parell de frenada, baix cost de manteniment, dispositiu automàtic de compensació del desgast de pastilles (parell de frenada estable), temps de resposta curt.
2. Gran tolerància d'instal·lació. Rebot de cara de l'extrem del disc de fre: el valor màxim és de ± 0,2 mm. La desviació vertical de la base respecte al disc de fre: màxim ±0,4‰.
Observacions: SBD només és adequat per al seu ús com a fre de seguretat i també es pot utilitzar com a fre de treball quan la freqüència d'ús és molt baixa.
Esquema i dimensió d'instal·lació
Esquema d'instal·lació
Diagrama d'instal·lació
●Parell de frenada: M=μ*d1* F(Nm)
●Init: u-el valor del coeficient de fricció μ=0,36 d1-diàmetre de fricció del disc d1=D-220(mm) F-força de subjecció total (KN)
●Notes: 1) D- Diàmetre del disc de fre per a D≥Ø1800 (mm)
2) d2-d2=màx. diàmetre admissible del tambor o del cub d2=D - 500 (mm)
Si voleu informació més detallada, no dubteu a contactar amb Zhongyuan Brake, també podem dissenyar diversos frens no estàndard per als usuaris.
