Fre de disc electrohidràulic per a grua

El fre de disc electrohidràulic és adequat per a la desacceleració, el fre d'estacionament i la protecció de seguretat de diversos mecanismes en diverses màquines especials de càrrega i descàrrega a gran escala, maquinària d'elevació i transport, equips metal·lúrgics, equips de mineria i maquinària de construcció.

Enviar la consulta

Descripció

Fre de disc electrohidràulic de la sèrie YPZ2 per a grua

El fre de disc electrohidràulic és un producte avançat d'alt rendiment i multifuncional. Disposa de funcions avançades com ara l'equilibri automàtic de la distància de l'esquena del coixinet i la compensació automàtica del desgast del coixinet. Gràcies a aquesta funció, el fre és fàcil de mantenir. En afegir diversos interruptors de límit, el senyal de retroalimentació es proporciona al senyal de protecció d'enclavament requerit pel PLC de la grua.

Ordre Mark

YPZ2 IIII Sèrie El Frens de disc electrohidràulics

Esquema i dimensió d'instal·lació

Dades tècniques i dimensions del fre de disc electrohidràulic de la sèrie YPZ2 I

Tipus d'impulsor	Dimensions (mm)
	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 23/5	20	710	515	630	70	18	310	300	230	180	80		120	235		235	80	100		175		160	20		15	75		460		280	297		80	200
Ed 30/5																														277	297		80	197
Ed 50/6																														317	297		97	254
Ed 80/6																														317	297		97	254
Dimensions relatives del disc de fre									Dades tècniques
Diàmetre del disc	b1		D2	D3	E	K1	S		Propulsor										Diàmetre del disc													Pes (kg)
																			315		355			400			450		500
315	30	20	235	120	118	58	0.9±0.2		Tipus d'impulsor			Potència (W)			Corrent reduït (A)				Parell de fre màx. µ=0,4
355	30	20	275	160	138	78	0.9±0.2		Ed 23/5			165			0.52				270		320											89
400	30	20	320	205	160	100	0.9±0.2		Ed 30/5			200			0.46				380		440			520								95
450	30	20	370	255	185	125	0.9±0.2		Ed 50/6			210			0.48				645		670			790			910		1000			102
500	30	20	420	305	210	150	0.9±0.2		Ed 80/6			330			1.42				1030		1150			1350			1560		1750			104

Dades tècniques i dimensions del fre de disc electrohidràulic de la sèrie YPZ2 II

Tipus d'impulsor	Dimensions (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 50/6	35	985		740		870		120		22	375	375	280	130	130		140	275		270	94	165		220		154	24		15	110		730		311	360		97	254
Ed 80/6																																		311	360		97	254
Ed 121/6																																		302	360		120	260
Ed 201/6																																		302	367		120	260
Dimensions relatives del disc de fre													Dades tècniques
Diàmetre del disc	b1		D2		D3		E		K1		S		Propulsor										Diàmetre del disc													Pes (kg)
																							450		500			560			630		710
450	30		350		180		175		105		0.9±0.2		Tipus d'impulsor			Potència (W)			Corrent reduït (A)				Parell de fre màx. µ=0,4 (Nm)
500	30		400		230		200		130		0.9±0.2		Ed 50/6			210			0.48				1025		1175			1350								178
560	30		460		290		230		160		0.9±0.2		Ed 80/6			330			1.42				1720		1965			2260			2605					179
630	30		530		360		265		195		0.9±0.2		Ed 121/6			330			1.44				2700		3085			3550			4090		4665			194
710	30		610		440		305		230		0.9±0.2		Ed 201/6			450			1.45				4195		4790			5510			6350		7310			194

Dades tècniques i dimensions del fre de disc electrohidràulic de la sèrie YPZ2 III

Tipus d'impulsor	Dimensions (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P		q	n		C2		R	A1		C1		X	V
Ed 121/6	35	1170		910		1045		120		27	415	460	370	180	180		160	305		310	110	215		228		206		30	20		120		735	354		394		120	260
Ed 201/6																																		354		394		120	260
Ed 301/6																																		354		394		120	260
Dimensions relatives del disc de fre													Dades tècniques
Diàmetre del disc	b1		D2		D3		E		K1		S		Empènyer										Diàmetre del disc														Pes (kg)
																							630		710		800			900		1000			1250
630	30		500		310		250		170		1.0±0.3		Tipus d'impulsor			Potència (W)			Corrent reduït (A)				Parell de fre màx. µ=0,4 (Nm)
710	30		580		390		290		210		1.0±0.3		Ed 121/6			330			1.44				3750		4500		5000			5600							294
800	30		670		480		335		255		1.0±0.3		Ed 201/6			450			1.45				6305		7315		8450			9710		10970					294
900	30		770		580		385		305		1.0±0.3		Ed 301/6			550			1.46				9170		10640		12290			14120		15960			20540		295
1000	30		870		680		435		355		1.0±0.3
1250	30		1120		930		560		480		1.0±0.3

Producte:

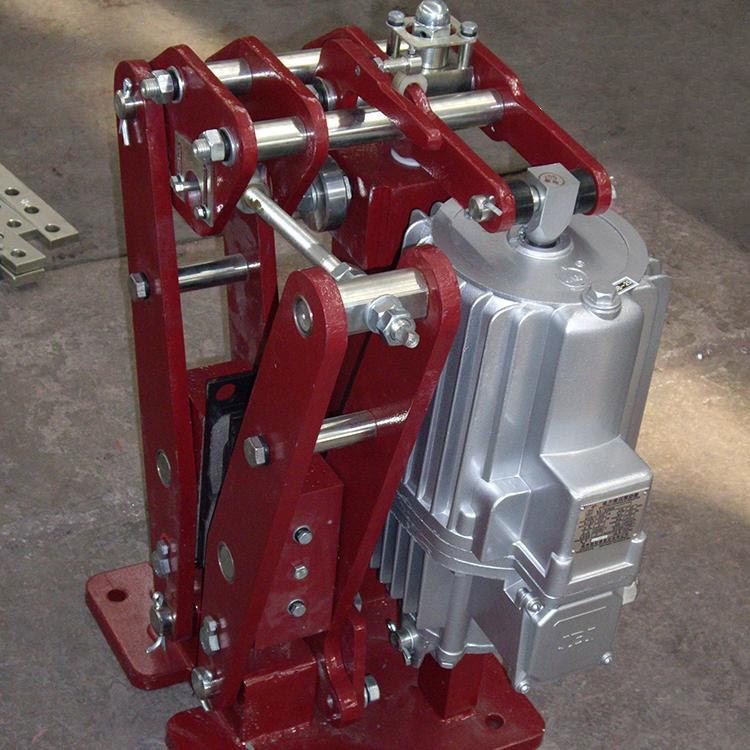

Electro Hydraulic Disc Brake For Crane

Electro Hydraulic Disc Brake

Aplicació:

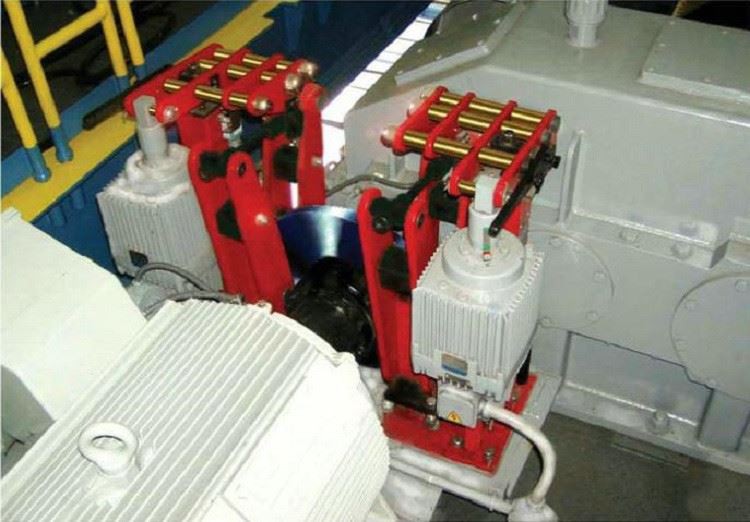

Two Electro-hydraulic Disc Brake for high speed shaft work

Dos fre de disc electrohidràulic per a treballs d'eix d'alta velocitat

Sobre nosaltres:

Electromagnetic DC Drum Brake Factory

Zhongyuan Brake és un proveïdor professional de frens industrials. Els nostres productes personalitzats s'utilitzen principalment en els camps del ciment, l'acer, els molls, els cabrestants, les cintes transportadores, les locomotores, les grues pòrtic, les grues torre, les grues pont, les grues i les grues pont.

Si us plau, no dubteu a enviar-nos els vostres requisits i us confirmarem el més aviat possible.

Etiquetes populars: Fre de disc electrohidràulic per a grua, Xina, fabricants, proveïdor, fàbrica, personalitzat
