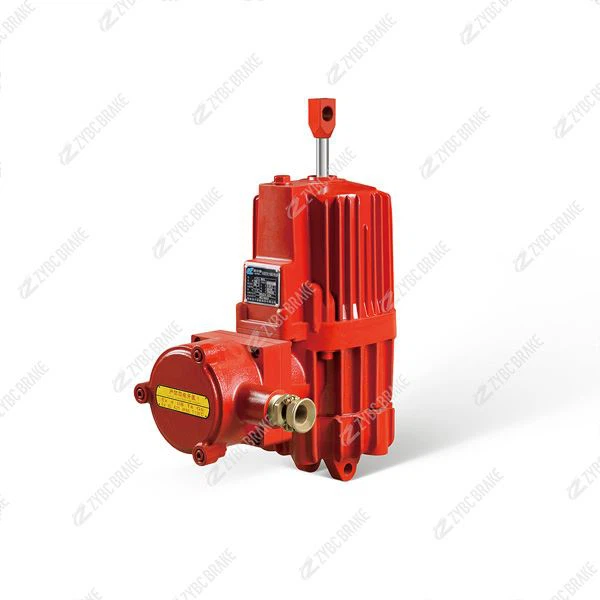

ES SERIES Ed EXPL OPCIÓ PROTECTATS ELECTROHIDRÀULICS

SOL·LICITUD

Els propulsors electrohidràulics són una mena de sistema de control d’accionament, d’estructura molt compacta i que integra motor elèctric, bomba centrífuga i cilindre d’oli, Jt s’utilitza àmpliament com a mecanisme d’accionament de diversos frens de tambor i disc, i com a control de l’accionament de diverses vàlvules industrials, mecanisme de porta, pèndol i direcció (GG lt; 90 °) i dispositius de subjecció.

CONDICIÓ ESTÀNDARDS
● GB3836.1-2010 atmosferes explosives primera part: requisits generals per a equips;
● GB3836.2-2010 entorn explosiu part 2: equipament protegit per tancament impermeable" d" ;;
● GB12476.1-2013 equip elèctric per a l’ambient de pols combustible part 1: requisits generals;
● GB12476.5-2013 equip elèctric per a l’entorn de pols combustible part 5: protecció de tancament tipus" tD" ;;
● Senyal d’explosió: Exd IIB T4 Gb / Ex tD A21 IP65 T130C;
● Aquest tipus de productes han passat la inspecció pel centre d’inspecció de qualitat de productes elèctrics a prova d’explosió designats per l’estat i van obtenir el número de certificat CNEx 20.0818 i CNEx 20.0819.

CONDICIÓ FUNCIONANT
● Altitud:<>
● Temperatura ambient: -20 ° C ~ +40 ° C
● Humitat relativa: ≤90%
● Tensions: CA trifàsica, la tensió nominal és de 380V- 460V, la freqüència és de 50Hz / 60Hz.
● Grau de contaminació de l’entorn circumferencial≤3.
● Es poden discutir els requisits especials abans de la producció.

CARACTERÍSTICA PRINCIPAL

● El motor elèctric és d’estructura no sotmesa a l’oli, aïllant de grau F, resistent i calorós.
● La superfície de l’eix del motor i del polsador es manipula especialment per fer les peces de segellat molt més duradores.
● La casa d’equilibri de l’aire s’estableix en un costat de la carcassa del cilindre d’oli, cosa que pot fer que s’instal·li el propulsor en qualsevol direcció d’interval de 0 ~ 180 ° i augmenti el rang d’ús.
● Totes les peces i segments de segellat són productes de fama mundial. El segellat és fiable i durador.

DISPOSITIVES ADICIONALS
● Interruptor de límit amunt; que pot indicar si el fre està obert o si el propulsor està en la posició correcta.
● Interruptor límit inferior, que pot indicar si el fre està tancat adequadament, si el propulsor torna a la posició dreta. Es poden configurar interruptors de límit amunt i avall.
● Resorteig o alliberació de la molla (només per propulsors de curta durada). Els clients poden decidir la força de la molla però dins del límit de força de la molla incorporada (consulteu les taules de paràmetres).
● La vàlvula de temps ascendent -delay, el temps descendent-la vàlvula de retard o la vàlvula de retard de temps ascendent / descendent poden allargar de manera continuada el temps de pujada i flotació, el rang de retard és de 5s a 30s time El temps de retard específic es pot configurar com a clients' requisits.

MUNTATGE

MUNTATGE
● Els braços poden instal·lar-se al voltant de 90 ° (indiqueu-ho a la comanda), el cap del propulsor pot girar lliurement al voltant de 360; tots els propulsors es poden instal·lar de forma normal o horitzontal, angularitat (GG lt; 15 ° o> 15 °), La casa de l'aire d'equilibri hauria de ser cap amunt.

MARCA DE LA COMANDA

EXEMPLE DE COMANDA

● Ed50 / 6ExSUL
Ed121 / 12 Ex

DIMENSIÓ DE RESTAURACIÓ I INSTAL·LACIÓ

DADES TÈCNIQUES I DIMENSIONS DE L'EXPLOSIÓ DE SÈRIE Ed

Nota: hi ha tres posicions d'entrada de cables per propulsor electrohidràulic de protecció contra explosions (que es mostra a la figura, la posició d'entrada de cables està a la dreta, segons la norma), els clients poden seleccionar qualsevol posició lliurement.
